工業級閃存卡：CF卡、SD卡、TF卡技術詳解

返回列表 來源：發布日期： 2019.04.10

隨著數碼產品的高速普及，近年來閃存卡也進入了高速發展時期，得到了越來越廣泛的應用，相機、手機、掌上電腦、隨身聽上處處都可能用到閃存卡。閃存卡有很多種類，常見的有CF卡、SD卡、MMC卡、記憶棒、SM卡、xD卡、 TF卡等，其中 CF卡已經有了相當長的歷史，由于其建立標準的時間長、兼容性好、容量大、價格低等原因而得到了廣泛的應用，是通用性最強的存儲卡之一。

CF卡

CF卡的簡介

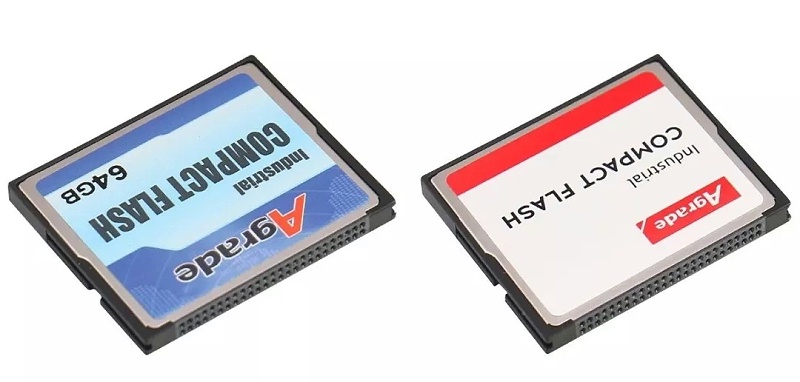

Agrade睿達工業級CF卡

CF卡的全稱為“Compact Flash”卡，意為“標準閃存卡”，簡稱“CF卡”，Compact Flash技術是由Compact Flash協會（CFA）提出的一種與PC機ATA接口標準兼容的技術，CFA由CF技術的主導者組成，不過CF和CF+技術并沒有技術和權利金障礙，這也是其得到普及的重要原因之一。CF卡作為一種先進的移動數碼存儲產品，當時其優勢是很明顯的，它具有高速度、大容量、體積小、重量輕、功耗低等優點，很容易就獲得了一致的認可。

CF卡的結構

Agrade睿達工業級CF卡

CF卡與其它存儲卡相比，有幾個特點。CF卡使用flash作為存儲媒介，無需供電也能保存資料，而且工作時耗電量也很低，它在3.3V或者5V的電壓下工作，其耗電量只相當于傳統存儲設備如磁帶、硬盤的3%或更低，適合用在移動設備上；如上圖，CF卡由兩個基本部分組成：控制芯片和閃存模組，閃存用于存儲信息，控制芯片用來實現與主機的連接及控制數據在閃存模塊中的傳輸。

Agrade睿達工業級CF卡

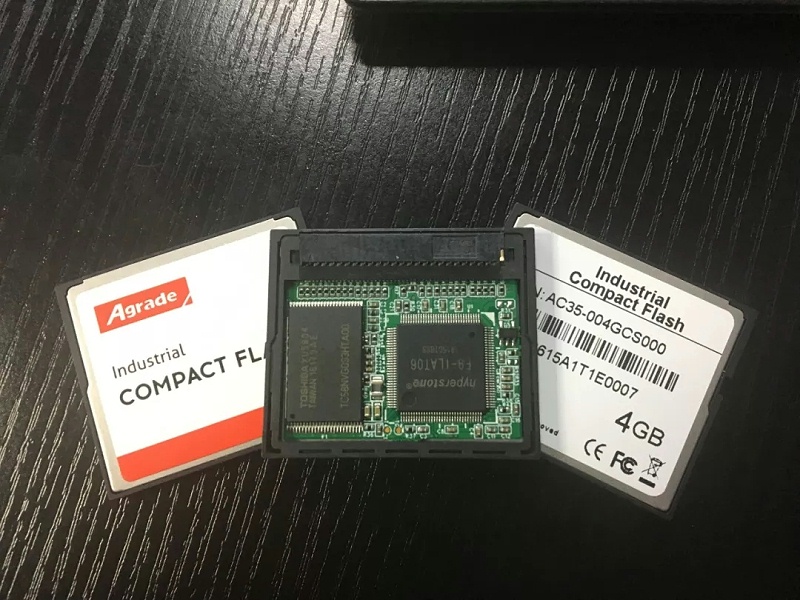

我們結合實物來解說一下。打開后可以發現它是由前后兩塊金屬外殼和里面的電路板組成。

CF卡的結構是比較簡單的，控制芯片和若干片閃存分別安裝在PCB的兩面，然后再加上塑料、強化玻璃或金屬質地的外殼。整個CF卡比較堅固，而且沒有機械結構，因此除了省電之外，也具有更好的安全性和可靠性，CF卡可以承受比較強的沖擊，自如從3米高處摔落都不會對它造成任何影響。在這塊CF卡中，使用了一顆臺灣的智榮控制芯片和一顆東芝閃存芯片，臺灣和日本的產品組合不用多講，肯定知道它的性能和性價比很高

CF卡的物理和硬件接口特性

Agrade睿達工業級CF卡

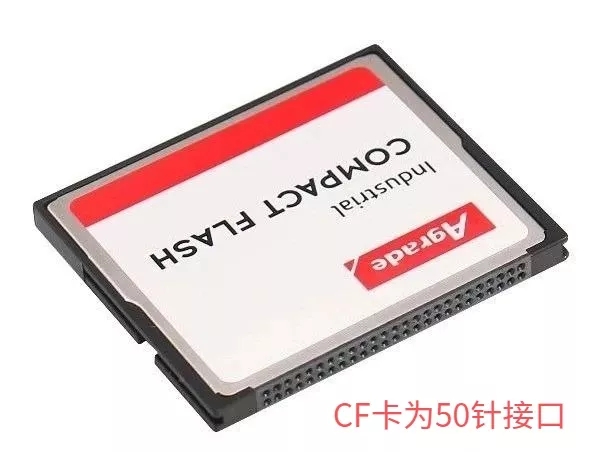

CF卡可以工作在PC卡ATA I/O模式、PC卡ATA存儲模式和實IDE模式三種模式下，實IDE模式與IDE接口完全歉。CF卡遵從ATA協議，屬于塊存儲設備，CF卡為50針接口。其中重要的信號線16根數據線、11根地址線（在TureIDE模式下僅用3根地址線）、2根寄存器組選擇信號線（CS0、CS1）、數據的讀寫線（IORD、IOWR）、1根中斷信號請求線（INTRQ和1根復位線（RESET）。

在選購和使用CF卡的時候，大家常常會遇到一些問題，在此我們對其中的一些常見問題作出說明。

1.CF卡的容量有多大？

2.CF卡的速度有多快？

3.CF卡的兼容性究竟怎么樣？

4.CF卡的斷電后數據安全嗎？

5.CF卡的大小有多大？

6.CF卡的工作環境，比如防震、電壓、溫度、功耗？

所有問題的答案都在這里

產品特點：Agrade 工業級CF閃存卡,容量更大，速度更快，穩定性更強，Agrade還提供多種工業級的 CF 卡，每個產品均有常溫和寬溫兩種選擇，可以滿足不同的應用需要。

產品名稱	Compact Flash(CF) Agrade/睿達
型號	AC35
容量	SLC:128M~32GB MLC:4GB~128GB
特征	* CF卡規范：CF4.1/3.0/6.0, PCMCIA ver.2.1/PC Card ATA ver2.01
	* 先進的損耗平衡功能(Wear leveling)和錯誤檢查糾正技術(ECC)
	* 重復循環檫寫次數：SLC(100000次) MLC(6000次)
	* 斷電保護方案
沖擊/震動	1500/20
MTBF(h)	2,000,000
工作電壓	3.3/5.0V
工作溫度	常溫：0℃ ~ 70℃ 寬溫：-40℃~85℃
存儲溫度	-55℃ ~95℃
最大讀寫速度	讀取速度：95MB/S 寫入速度：70MB/S
外形尺寸	42.8mm(L)X36.4mm(W)x3.3mm(H)

Agrade 工業級CF閃存卡，應用于PATA接口的小型尺寸裝置，適用于各種工業領域以及任何惡劣的環境，工業級 CF卡是今天市場上最可靠和非常耐用的快閃存儲產品之一，產品采用最高品質的 NAND，適合需要數據完整和100%正常運作時間的應用。它體積小，結構堅固，非常合適嵌入式的快閃存儲需要。

總結：如今，芯片產品幾乎無處不在，它是計算機、手機和其它數字電器、工業設備控制、醫療設備等領域的核心部分，芯片存儲產品的發展離不開整個產業鏈的支持，包括設計、制造、封裝、測試、生態應用等，2018年芯片產業取得了不錯的成績，隨著“芯”品的不斷發布，未來Agrade的'芯'片存儲產會更加美好，也必將迎來新的突破。

SD卡

Agrade睿達工業級SD卡

SD卡簡介

SD卡為Secure Digital Memory Card, 即安全數碼卡，是一種基于半導體快閃記憶器的新一代記憶設備。它在MMC的基礎上發展而來，增加了兩個主要特色：SD卡強調數據的安全，可以設定所儲存的使用權限，防止數據被他人復制。

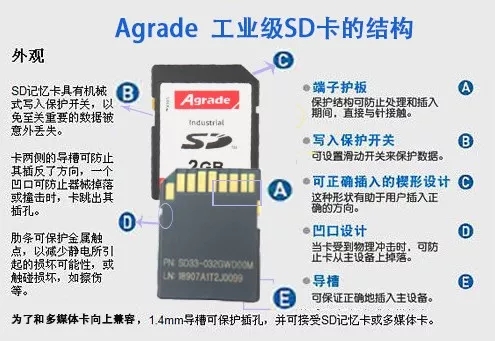

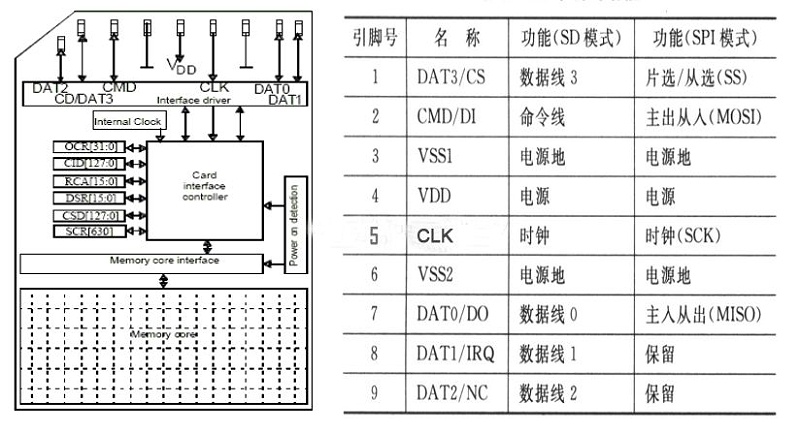

外觀及引腳定義

Agrade睿達工業級SD卡

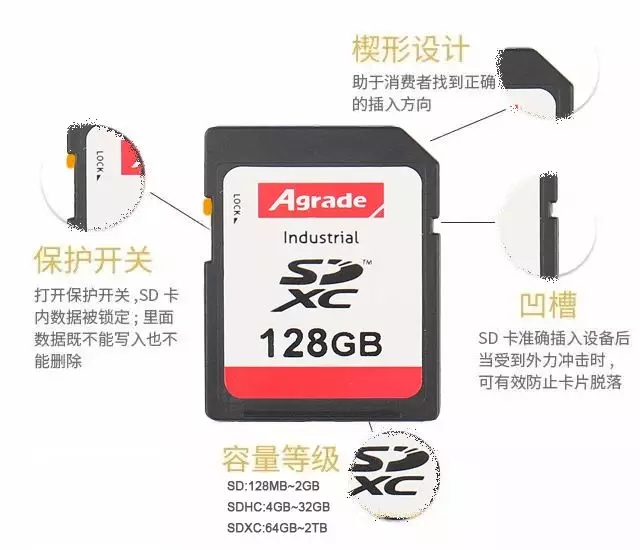

特性

Agrade 工業級SD卡的尺寸小，金手指數量少，適合作為小型的嵌入式存儲，如應用對溫度范圍有特別要求，可以選擇支持 -40C 至 +85C 的寬溫產品。

產品名稱	Industrial SD Card Agrade/睿達
系列	Reliable Series
型號	SD33
容量	SLC：128M~16GB MLC: 4GB~256GB aSLC: 4GB~128GB
特征	* SD3.0(UHS-I),SD2.0 和SD2.1規范
	* 支持SD和SPI兩種模式
	* 重復循環檫寫次數：SLC(100000) MLC(6000)
	* 硬件寫保護功能
	* 壞塊管理功能
	* 先進的損耗平衡功能(Wear leveling)和錯誤檢查糾正技術(ECC)
沖擊/震動	1500G/20G
MTBF	>3,000,000h
工作電壓	3.3V
工作溫度	常溫：0℃ ~ 70℃ 寬溫：-40℃~85℃
存儲溫度	-55℃ ~95℃
最大讀寫速度	讀取速度：95MB/S 寫入速度：90MB/S
外形尺寸	24.0mm(L)X32.0mm(W)x2.1mm(H)

TF卡

Agrade睿達工業級TF卡

TF卡簡介

T-Flash簡稱TF或者叫 Micro SD卡，就是手機用是那種小內存卡通常在筆記本上都會有 SD 卡的插槽，但不會提供 TF 卡的插槽，因此想讓筆記本直接讀取 TF 卡，還需要 tf卡到 sd 卡的適配器（sd adapter）

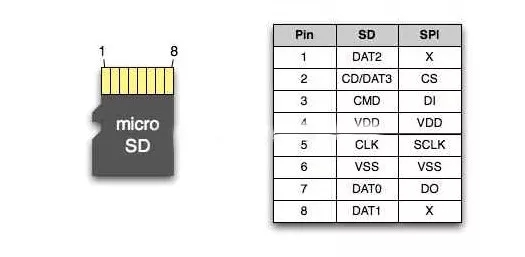

2、外觀及引腳定義
Agrade睿達工業級TF卡

TF卡特性

Agrade 工業級TF卡重量輕，產品可以承受比較高的振動，如應用對溫度范圍有特別要求，可以選擇支持 -40 至 +85C 的寬溫產品。

產品名稱	Industrial microSD(TF) Agrade/睿達
型號	MD33
容量	SLC:128M~8GB MLC:4GB~64GB
特征	* micro SD 3.0
	* 先進的損耗平衡功能(Wear leveling)和錯誤檢查糾正技術(ECC)
	* 重復循環檫寫次數：SLC(100000次) MLC(6000次)
沖擊/震動	1500/20
MTBF(h)	3,000,000
工作電壓	3.3V
工作溫度	常溫：0℃ ~ 70℃ 寬溫：-40℃~85℃
存儲溫度	-55℃ ~95℃
最大讀寫速度	讀取速度：95MB/S 寫入速度：90MB/S
外形尺寸	11.0mm(L)X15.0mm(W)x1.0mm(H)

Agrade 工業級TF卡、SD卡，適用于：GPS設備、便攜式音樂播放器、快閃存儲器盤、車載設備，尤其在車載行業的應用：隨著物聯網(IoT)的架構框架日趨成熟，預計車載設備會呈現快速增長，成為工業自動化市場未來發展的焦點。隨著IoT的擴張，汽車正在通過網絡連接轉變?yōu)榛ヂ撛O備，到2020年五分之一的車輛將擁有無線連接，而存儲產品又是車載系統必需的應用載體，需求也會越來越高。
